BW-231  特種材料鋅錳系磷化液


        BW-231特種材料鋅錳系磷化液針對(duì)含鐵量低、貴金屬或稀有金屬含量較高的特種材料表面的磷化防腐蝕處理，是北京愛(ài)爾斯姆科技有限公司研發(fā)生產(chǎn)的很好的的特種材料如磁性材料的防腐蝕磷化處理液，大大提高特種材料表面的成膜率和膜層的耐蝕性。

磷化膜層為微觀結(jié)構(gòu)帶有微小填充物堆積狀結(jié)晶。

    突出優(yōu)點(diǎn)是：

溫度低，成膜速度快，膜層均勻細(xì)密，耐蝕性高，對(duì)基體腐蝕小，與基材結(jié)合力好，與

涂層附著力強(qiáng)，大大提高涂裝的綜合性。

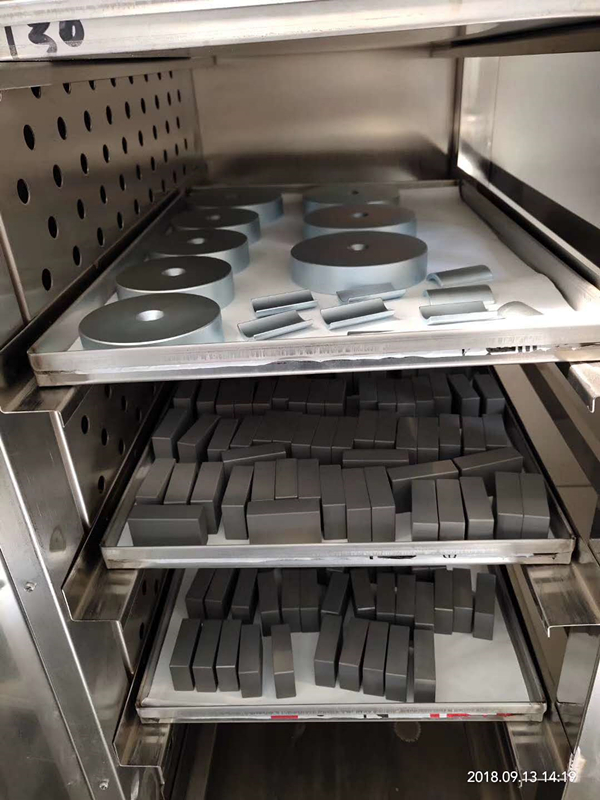

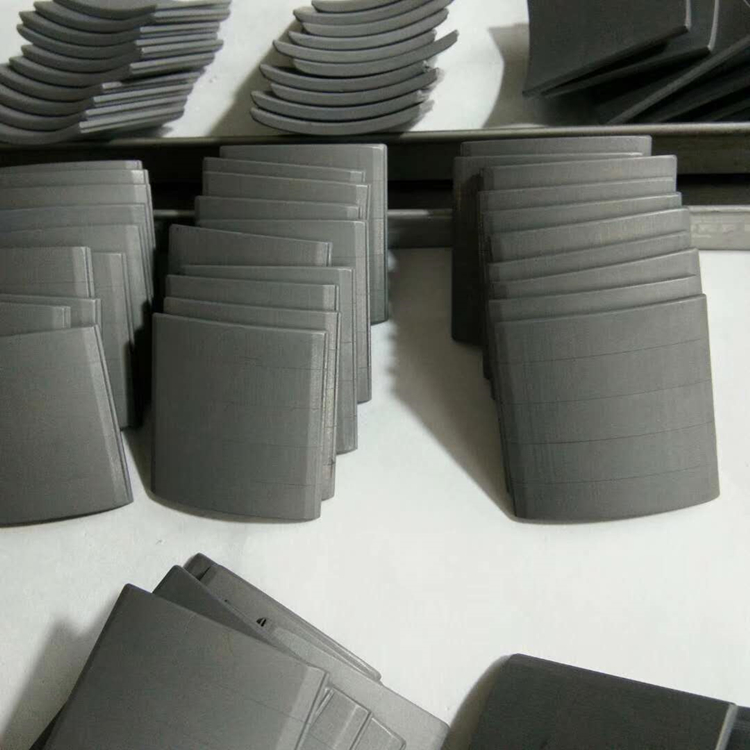

   主要用于釹鐵硼、其他高稀土鐵合金、高貴金屬鐵合金等特種用途材料的表面處理。

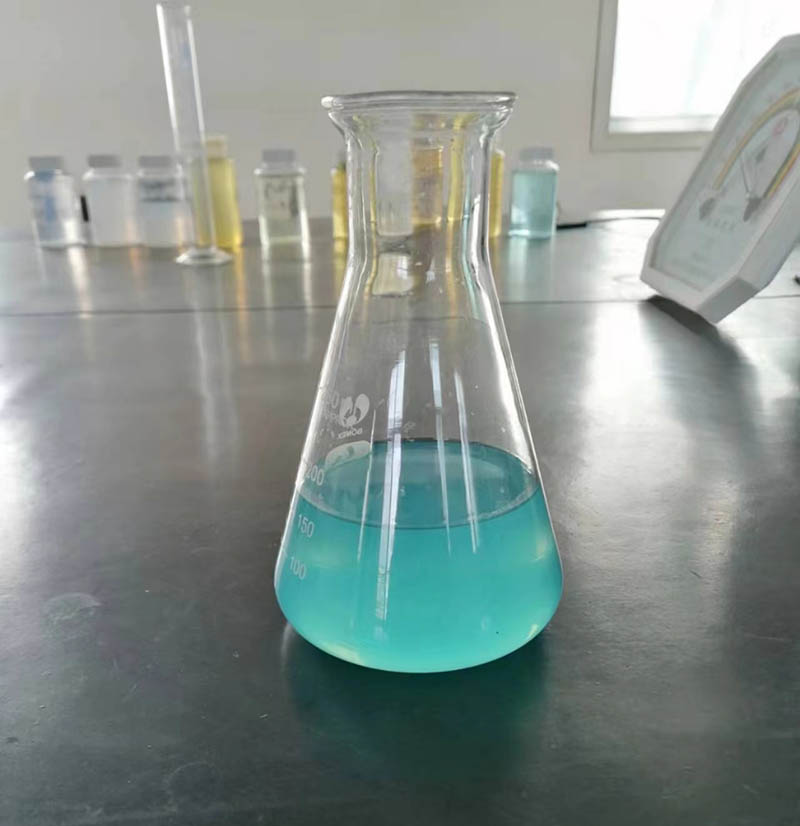

外    觀：藍(lán)色半透明液體

比    重：1.30±0.02

pH    值：1.0-1.5

游 離 酸：50.0-65.0

總 酸 度：425.0-460.0

 磷化膜特征

膜    厚：3.0-10.0μm

耐 蝕 性：未封閉時(shí)混合硫酸銅點(diǎn)滴>2分鐘

      用BW-608封閉劑封閉后耐水霧測(cè)試90個(gè)小時(shí)無(wú)銹點(diǎn)。

處理工藝

    中性除油→水洗→酸洗→水洗→中和→水洗→磷化→

水洗→（防銹偶鏈劑鈍化封閉）→后處理

 使用方法

1. 配槽液稀釋10-15倍水。

2. 磷化溫度30-50℃,處理時(shí)間為5-10分鐘。

3. pH值維持在2.0-2.5，超過(guò)2.5時(shí)應(yīng)補(bǔ)加磷化液。

4. 必要時(shí)清理底部沉淀。補(bǔ)加清水時(shí)同時(shí)按比例補(bǔ)加

磷化補(bǔ)加液，如補(bǔ)加清水量過(guò)大時(shí)，應(yīng)補(bǔ)加配槽液。

                 (  釹鐵硼磷化液磁鐵防銹磷化劑強(qiáng)磁永磁磁材皮膜劑)
